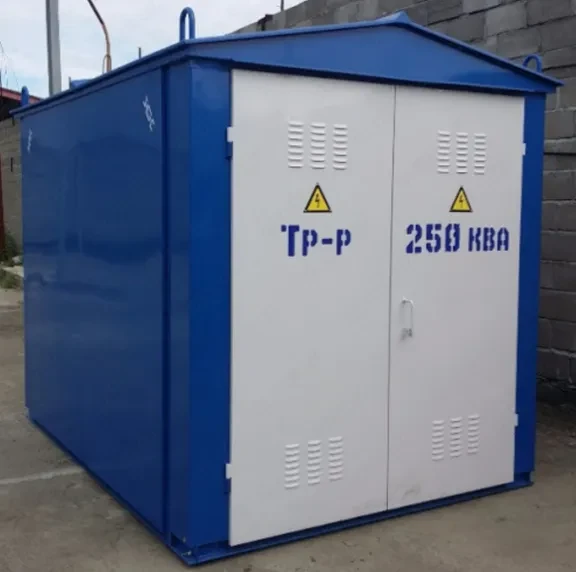

Тупиковая КТП с кабельным вводом и выводом номинальной мощностью 250 кВА без трансформатора

Мы производим подстанции киоскового типа по габаритам Заказчика и его требованиям к обслуживанию КТП. Каждая КТП имеет три отсека: отсек высоковольтный ВН, отсек низковольтный НН, отсек силового трансформатора. По необходимости в качестве вводного низковольтного коммутационного аппарата могут использоваться: рубильник, автоматический выключатель или рубильник в комбинации с автоматическим выключателем (АВР).

Условия эксплуатации подстанций КТП: от -60°С до +50°С.

Стоимость подстанции рассчитана для варианта без трансформатора. По желанию заказчика КТП может поставляться с трансформатором. Предусмотрено место для его установки.

По требованию заказчика подстанция оснащается прибором учета и внутренним освещением.

Срок изготовления до 10 рабочих дней.

Характеристики:

• Номинальное напряжение на стороне ВН: 6 кВ или 10 кВ
• Номинальное напряжение на стороне НН: 0,4 кВ
• Электрическая схема на стороне высокого напряжения (ВН): Тупиковая
• Количество трансформаторов: Однотрансформаторная
• Тип высоковольтного ввода (ВН): кабельный
• Исполнение: металлическая будка, окрашенная антикорозионной полимерной краской

Применение: КТП хорошо подойдет для распределения энергии для

• Обеспечение электроснабжения до ~20–25 домов одновременно;
• Магазины площадью 500–1000 м², небольшие супермаркеты
• Небольшие предприятия и цеха по металлообработке, деревообработке, автосервисы
• Обеспечение нужд АЗС (заправка, освещение, торговый павильон, насосы)
• Электроснабжение общественных объектов, таких как школы, детские сады, поликилиники
• Зерносушилки, насосы, холодильные установки
• Офисные и административные здания площадью до 2000 м², включая системы кондиционирования
• Электропитание освещения с электроприбами в населённом пункте и т.д.

Типовая нагрузка, покрываемая КТП 250 кВА:

• Мощность нагрузки: ~200 кВт (с учётом cosφ ≈ 0.8);
• Подключение до 250–300 бытовых потребителей (по 0.7–1 кВт/чел);
• До 10–15 трёхфазных потребителей по 10–15 кВт (насосы, станки, компрессоры и пр.)
