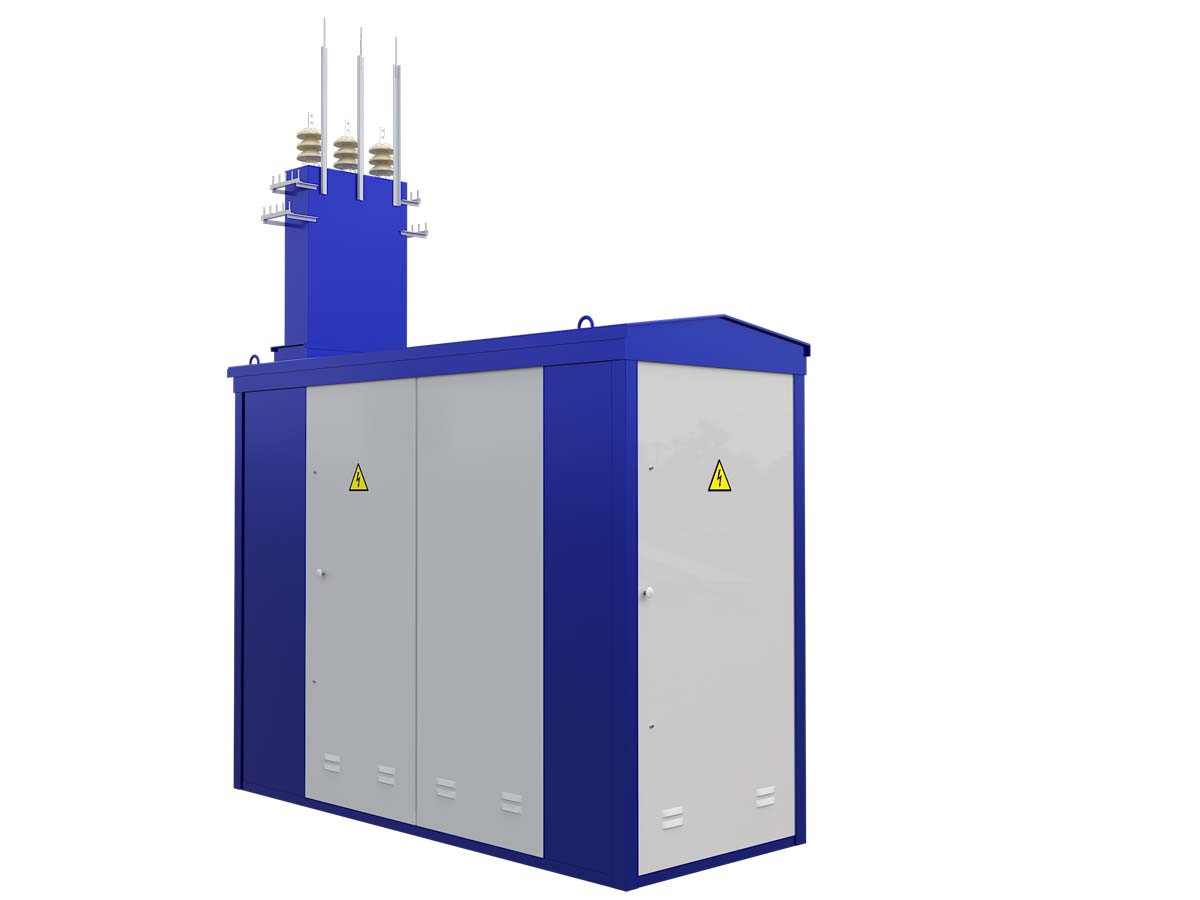

Комплектная трансформаторная подстанция (КТП ТВ/В) 40 кВА без транформатора с воздушным вводом

Комплектная трансформаторная подстанция на 40 кВА предназначена для питания малых потребителей (например, небольшого предприятия или группы домов). Устройство предназначенно для приема, преобразования и распределения электроэнергии. Трансформатор не включен в стоимость, но может быть добавлен по запросу заказчика. КТП включает распределительное устройство высокого и низкого напряжения и другое оборудование в одном корпусе. Тип исполнения "трансформаторная будка".

Срок изготовления менее 10 рабочих дней.

Общие данные:

• Тип подстанции: КТП ТВ/В
• Номинальная мощность трансформатора: 40 кВА
• Тип трансформатора: масляный или сухой (для уличного исполнения лучше масляный )
• Климатическое исполнение: У/ХЛ (умеренный/холодный климат), категория размещения (наружная установка)

Параметры высокого напряжения (ВН):

• Номинальное напряжение: 6, 10 или 20 кВ
• Частота сети: 50 Гц
• Тип вводов ВН: воздушные
• Аппаратура защиты и коммутации: предохранители ВН, разъединитель (по требованию)

Параметры низкого напряжения (НН):

• Номинальное напряжение: 0,4 кВ
• Номинальный ток: 57,7 А
• Количество отходящих линий: 2–6 (в зависимости от исполнения)
• Аппаратура защиты: автоматические выключатели или предохранители НН
• Тип вводов/выводов: воздушные

Конструктивное исполнение:

• Исполнение: металлическая будка, окрашенная антикорозионной полимерной краской
• Охлаждение: естественное (AN) для масляных трансформаторов

Габариты и масса:

• Габаритные размеры: в зависимости от требований заказчика; ориентировочно 1,5 × 1,5 × 2 м
• Масса: 1000–1500 кг

Дополнительно:

• Заземляющее устройство: встроенное или отдельное
• Наличие приборов учета: по требованию заказчика  (счетчик энергии на стороне НН)
