Комплектная трансформаторная подстанция КТП ТК/К 400 кВА без трансформатора

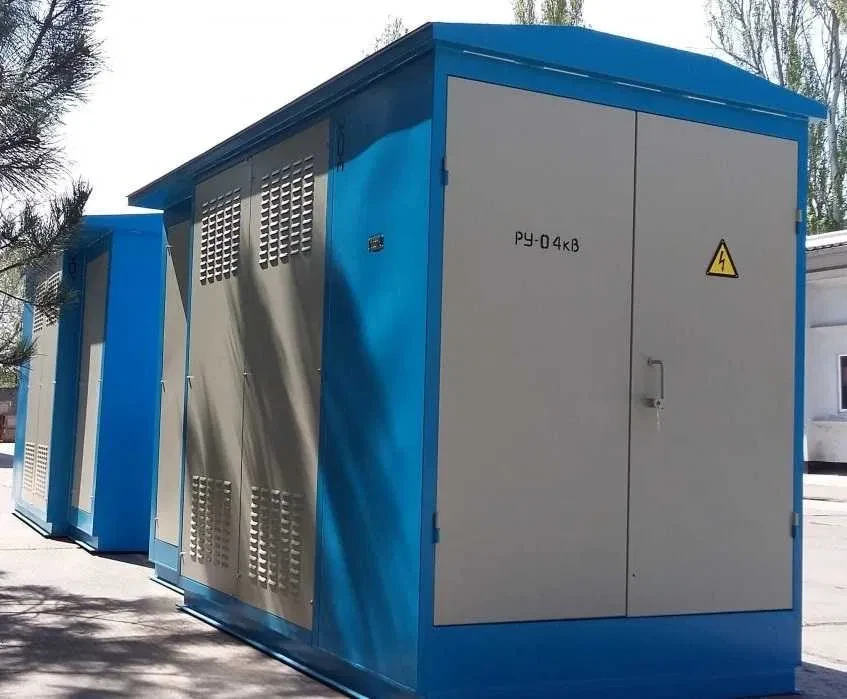

Тупиковая трансформаторная подстанция для трансформатора номинальной мощности 400 кВА. Производится в виде киоска с кабельным вводом питания.

Срок изготовления менее 20 рабочих дней.

В КТП ТК/К входит:

• Высоковольтный ввод (6 или 10 кВ)

• Коммутационное и защитное оборудование ВН (разъединитель, предохранители, ОПН)

• Низковольтное распределительное устройство (0,4 кВ) — с автоматами, предохранителями, клеммами

• Место установки трансформатора

• Корпус в защищённом исполнении (обычно IP31–IP54) из металла с антикорозионным полимерным покрытием.

• При необходимости — заземление, освещение, приборы учета

Предназначена для электроснабжения объектов промышленности, сельского хозяйства, строительных площадок и жилых районов. Производство Казахстан.

Общие данные:

• Тип подстанции: КТП ТК/К — киосковая (наземная, в металлическом корпусе), тупиковая, с кабельным вводом.
• Номинальная мощность: 400 кВА
• Номинальная частота: 50 Гц
• Климатическое исполнение: У1 или УХЛ1 по ГОСТ (для умеренного и холодного климата)
• Категория размещения: наружная установка
• Температурный диапазон эксплуатации: от –45 °C до +40 °C
• Степень защиты оболочки: IP31–IP54 (в зависимости от модели)

Высоковольтная сторона (ВН):

• Номинальное напряжение: 6 или 10 кВ (в зависимости от заказчика)
• Схема соединения: однотрансформаторная, тупиковая
• Тип ввода: кабельный
• Коммутационные аппараты:
  • Вводной разъединитель или выключатель нагрузки
  • Предохранители типа ПКТ или ВПР
  • Ограничители перенапряжения (ОПН)

Низковольтная сторона (НН):

• Номинальное напряжение: 0,4 кВ
• Тип вывода: кабельный
• Номинальный ток отходящих линий: до 630 А
• Коммутационные аппараты:
  • Вводной автоматический выключатель (например, АВМ, ВА)
  • Отходящие линии с автоматами на каждую нагрузку
  • Возможна установка прибора учета (щита учета НН)
• Количество отходящих линий: 4–8 (в зависимости от комплектации)

Конструкция корпуса:

• Материал: листовая сталь 2–3 мм
• Покрытие: антикоррозийное, порошковая окраска
• Установка трансформатора: в нижней части или отдельном отсеке
• Доступ: двери на петлях, с замками, доступ к ячейкам ВН и НН снаружи
• Место установки: бетонное основание, плита или ж/б фундаменты
