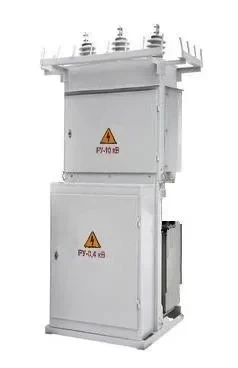

Комплектная трансформаторная подстанция (КТП ТВ/В) 25 кВА без транформатора

Комплектная трансформаторная подстанция предназначена для питания малых потребителей (например, небольшого предприятия или группы домов). Устройство предназначенно для приема, преобразования и распределения электроэнергии. Трансформатор не включен в стоимость, но может быть добавлен по запросу заказчика. КТП включает распределительное устройство высокого и низкого напряжения и другое оборудование в одном корпусе. Тип исполнения "трансформаторная будка".

Срок изготовления менее 10 рабочих дней.

Общие данные:

• Тип подстанции: КТП ТВ/В

• Номинальная мощность трансформатора: 25 кВА

• Тип трансформатора: масляный или сухой (для уличного исполнения лучше масляный )

• Климатическое исполнение: У/ХЛ (умеренный/холодный климат), категория размещения (наружная установка)

Параметры высокого напряжения (ВН):

• Номинальное напряжение: 6 или 10 кВ

• Частота: 50 Гц

• Номинальный ток: около 2,5–4 А (для 6–10 кВ при 25 кВА)

• Тип вводов ВН: кабельные или воздушные

• Аппаратура защиты и коммутации: предохранители ВН, разъединитель (по проекту)

Параметры низкого напряжения (НН):

• Номинальное напряжение: 0,4 кВ

• Номинальный ток: около 36 А (при 25 кВА)

• Количество отходящих линий: 2–6 (в зависимости от исполнения)

• Аппаратура защиты: автоматические выключатели или предохранители НН

• Тип вводов/выводов: кабельные

Конструктивное исполнение:

• Исполнение: металлическая будка, окрашенная антикорозионной полимерной краской

• Охлаждение: естественное (AN) для масляных трансформаторов

Габариты и масса:

• Габаритные размеры: в зависимости от требований заказчика; ориентировочно 1,5 × 1,5 × 2,5 м

• Масса: 1000–1500 кг

Дополнительно:

• Заземляющее устройство: встроенное или отдельное

• Наличие приборов учета: по требованию заказчика проекту (счетчик энергии на стороне НН)

• Система молниезащиты: предусмотрена для наружной установки
